HVLED007是一款電流模式PFC控制器，專用于CRM模式（即準諧振操作）下工作的隔離式高功率因數反激式轉換器。針對室內和室外固態照明應用，它提供低至-40°C的擴展溫度范圍操作。

• 該IC的主要特性是一個特殊電路（輸入電流整形器），它使高PF準諧振反激式轉換器能夠從電源線中提取理論上的正弦輸入電流，這與傳統控制不同。
• 可以在滿負載時實現低于10％的輸入電流（THD）的總失真，并且在整個輸入電壓范圍內在30％負載時低于20％。
• 該IC具有控制輸入，用于由光耦合器的光電晶體管驅動，以閉合二次調節的隔離控制環路。但是，通過添加簡單的外部電路，它也可用于關閉初級穩壓電壓環路。
• HVLED007具有保護功能，可處理過載，短路和過壓情況。
• 圖騰柱輸出級，具有600 mA電源和800 mA灌電流，適用于大型MOSFET驅動器，結合其他功能，使該器件成為符合EN61000-3-2標準的SMPS的優秀低成本解決方案到100 W。

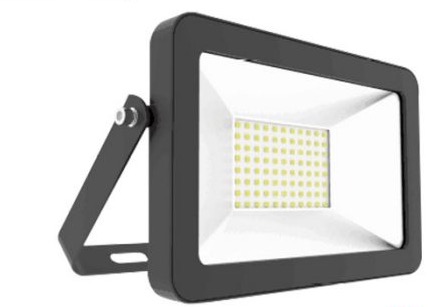

【場景應用圖】

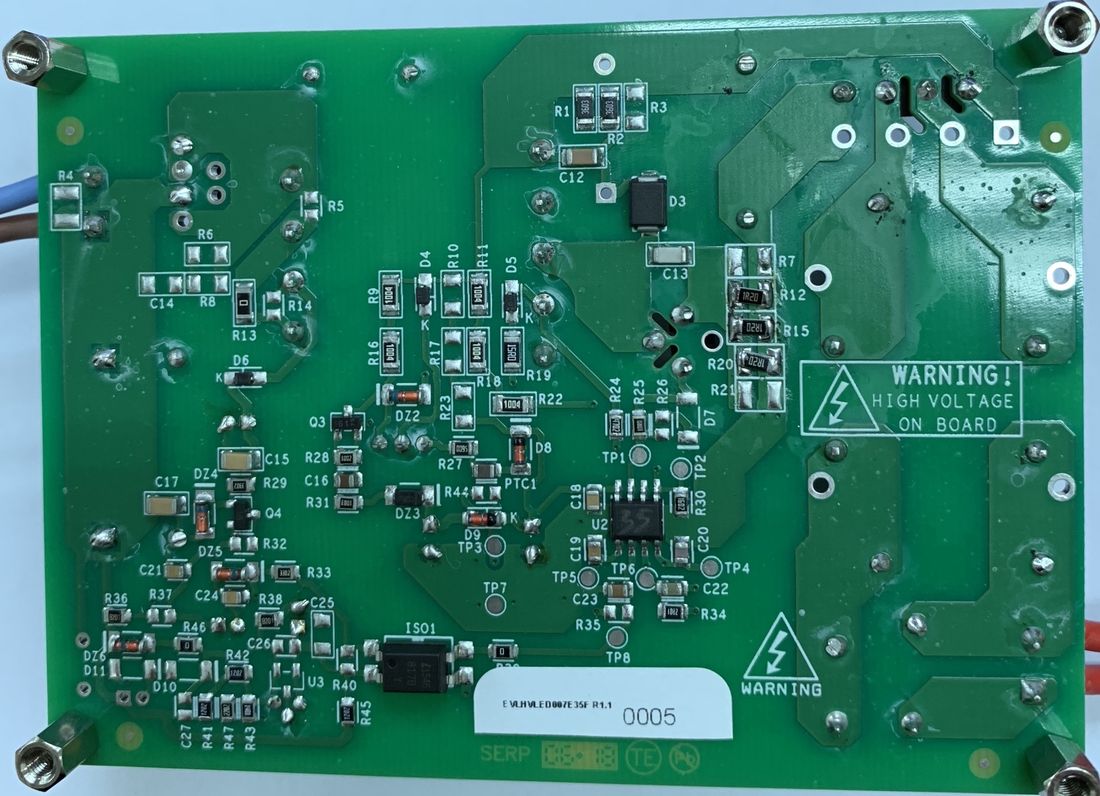

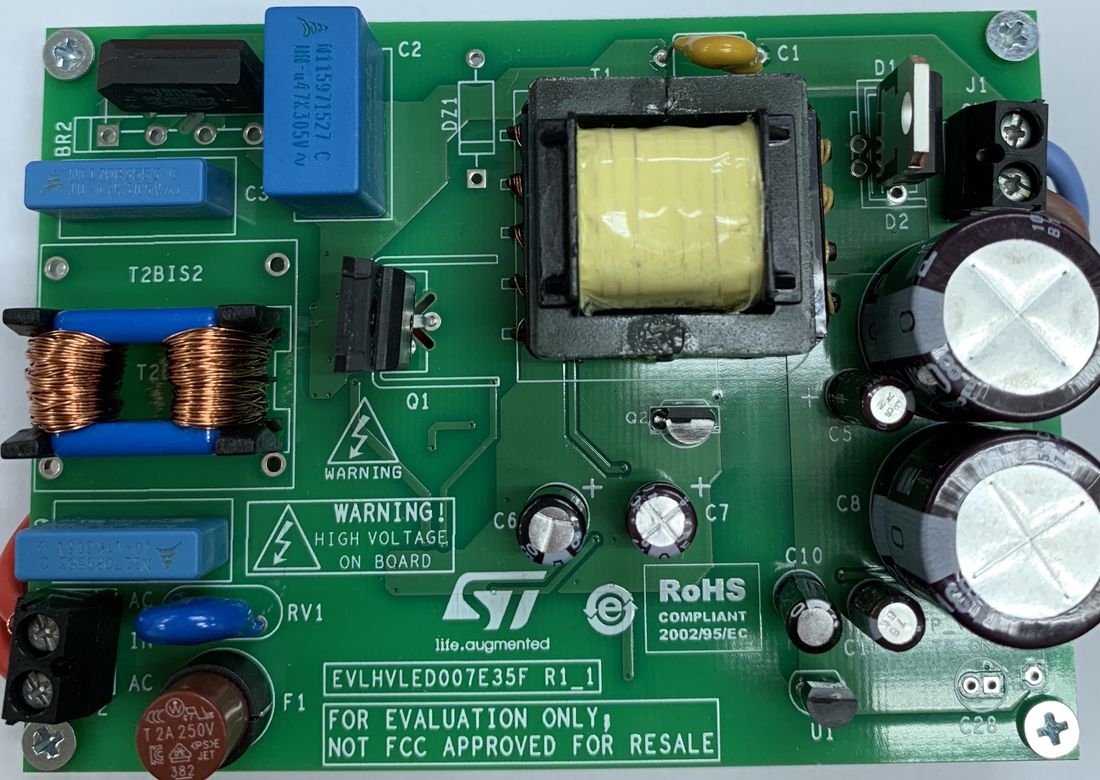

【展示板照片】

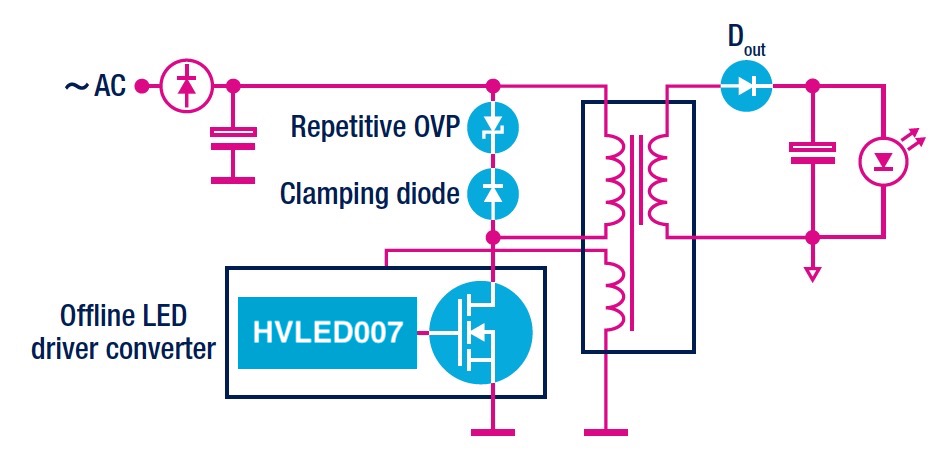

【方案方塊圖】

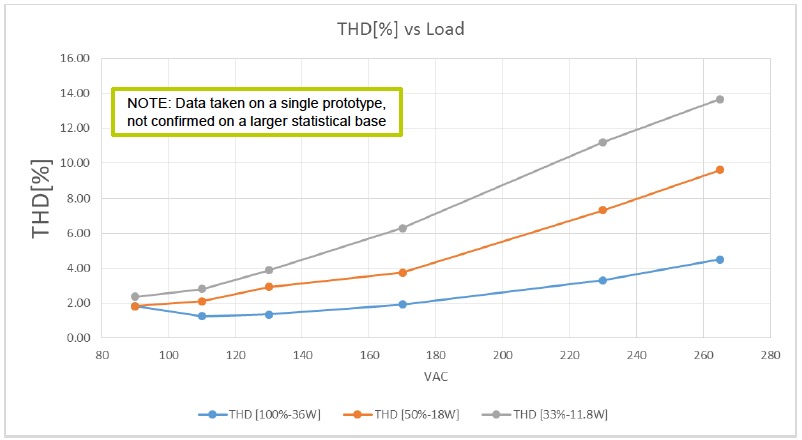

【THD】



【核心技術優勢】

1. Single stage準諧振(QR)拓撲
2. 高功率因素校正功能
3. 專利低諧波失真技術



【方案規格】

1. 輸出電壓：最大48 V / 730 mA
2.,輸入電壓:90~264Vac
3. 功率因素：PF> 0.9ㄚ
4. 總諧波失真度：THD <5> 89％
5. 主電源諧波：符合EN61000-3-2和JEITA-MITI Class-C
6. EMI：根據EN55022 class-B
7. 符合RoHS標準
